维也纳音乐协会金色大厅采用了全球一流的声学技术。2002 年，在距离该建筑仅四米远的地方开始修建一条地下隧道。为了避免干扰金色大厅游客的视听体验，地铁施工团队决定部署采用格士纳独立 Sylodyn® 支撑部件的弹簧质点系统 (MSS)。

挑战

防止地铁运行时对维也纳金色大厅产生噪声和振动辐射
每天每条轨道上运行的列车多达 250 辆
弹簧质点系统长期保持高效性能
提供强大支撑以防列车受损：除了垫板质量，长期运行时固定车辆负载也会对 Sylodyn® 轴承产生过大压力
全新的 V 型列车设计会在隧道中释放更多辐射

格士纳解决方案

在间隔两米远的位置放置高弹性独立 Sylodyn® 支撑部件，然后在上面铺设垫板。100 米质点弹簧系统的计划固有频率为 5.5 Hz，这是目前采用 MSS 弹性轴承所能实现的最低垂直固有频率。

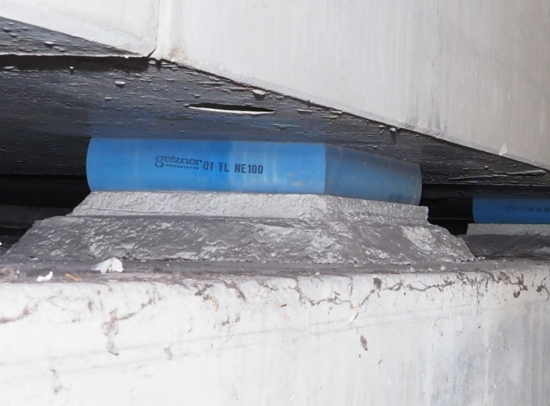

两个蓝色的 Getzner 隔振器 '01 TL NE100' 隔离混凝土元件。

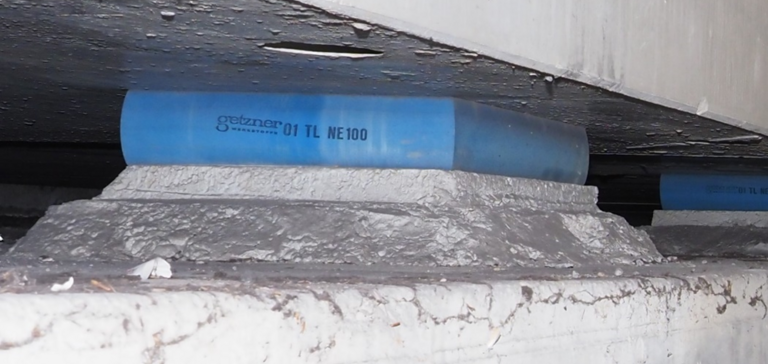

两个蓝色的 Getzner 隔振器 '01 TL NE100' 隔离混凝土元件。

客户优势

地铁交通不会产生明显的噪声或振动辐射
即使在运载 17 年后，独立 Sylodyn® 轴承质点弹簧系统的弹簧特性仍保持不变

独一无二的金色大厅设计要求精心规划和实施项目并选择相应的组件，以满足该建筑严苛的辐射保护要求。

Andreas Oberhauser 博士上部结构 | 部门负责人 WIENER LINIEN GmbH & Co KG

维也纳音乐协会：拥有红、白、金三色外墙的历史建筑。

维也纳音乐协会内部景观：音乐会前空荡荡的座位排和管风琴。

两条地铁列车行驶在配备有减震隔音设施的地铁隧道内。

两个蓝色的 Getzner 隔振器 '01 TL NE100' 隔离混凝土元件。

混凝土块之间的聚氨酯板，用于低振动支撑和固体声防护。

隧道视角下的 Getzner 隔振支座，混凝土下方铺设 Sylodyn 以实现振动解耦。
